Optimiza el control secuencial de cilindros neumáticos con el método Paso a Paso Mínimo

🔧 Método Paso a Paso Mínimo – Automatización Secuencial en Neumática e Hidráulica

¿Te estás formando en automatización industrial y buscas una forma estructurada de resolver ejercicios secuenciales en neumática o hidráulica? El método paso a paso mínimo es una técnica fundamental que te permite diseñar sistemas lógicos, estables y eficientes en aplicaciones reales.

En este artículo te explicaremos en detalle cómo funciona este método, cuáles son sus reglas y cómo aplicarlo a una secuencia con movimientos simultáneos como:

En esta clase, trabajaremos en un sistema que utiliza tres cilindros neumáticos (A, B, C) para realizar un proceso automatizado paso a paso.

🎬 Video Tutorial: Explicación Paso a Paso

A continuación, encontrarás un video tutorial exclusivo donde explico detalladamente cómo se desarrolla y diseña el circuito de esta secuencia usando el método cascada.
🔧 Desde el diseño lógico hasta la simulación práctica.

📌 Suscríbete y activa la campanita para acceder a más contenido sobre automatización, diseño de planos eléctricos y programación industrial. ¡Nos vemos en el próximo video! 🎥

¿Qué es el método paso a paso mínimo?

Es una técnica lógica usada para resolver ciclos de trabajo secuenciales, tanto en neumática como en hidráulica, dividiendo la secuencia total en grupos lógicos de control. Su objetivo es garantizar que los actuadores (cilindros) se activen en el orden correcto y sin conflictos, respetando reglas técnicas que aseguran el buen funcionamiento del sistema.

---

✅ Reglas del método paso a paso mínimo

Aquí están las reglas fundamentales que se deben seguir para aplicar este método correctamente:

---

1. Definir la secuencia del sistema

Primero se identifica la lógica del proceso, es decir, el orden en que los actuadores deben moverse.

📌 Ejemplo de secuencia:

A+ B+ (A- B-) C+ C-
Donde:
A+: Avanza cilindro A

B+: Avanza cilindro B
(A- B-): A y B retroceden simultáneamente
C+ / C-: Cilindro C realiza una acción final (empuje, corte, prensado)

2. Dividir la secuencia en grupos (o pasos)

🔄 Aquí es donde entra la lógica clave del método:

En un mismo grupo no puede repetirse la misma letra (para evitar conflictos de activación).

Si una letra aparece al final y no estaba al principio, se añade al inicio para asegurar su control.

Cada grupo representa un “paso mínimo” que activa una acción única o una combinación de acciones sin repetir actuadores.

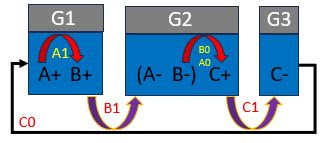

👉 Aplicando esto a nuestra secuencia:

Grupo 1: A+ B+

Grupo 2: (A- B-)

Grupo 3: C+

Grupo 4: C-

3. Establecer las líneas de presión

línea de presión por cada grupo

---

4. Dimensionar las válvulas distribuidoras

tantas válvulas distribuidoras como grupos existan

---

🖼️ Circuito Neumático Resuelto

¿Quieres el archivo editable de este ejercicio?

Si deseas obtener el archivo editable en FluidSIM, con todas las conexiones listas y operativas, puedes adquirirlo realizando un único pago a través de cualquiera de nuestras plataformas autorizadas:

🌟Contactar a nuestros asesores por WhatsApp🌟

Nuestros asesores están disponibles para guiarte y enviar los recursos. Puedes comunicarte a través de nuestra línea:

📂 Descarga los archivos del proyecto desde nuestro blog 🔗 📞 Contáctanos vía WhatsApp para dudas y soporte 🤝 📸 Síguenos en Instagram y entérate de novedades 📢

📢Descarga el Archivo del Ejercicio

---

✅ Conclusión técnica

El método paso a paso mínimo es una herramienta poderosa en el diseño de sistemas de automatización secuencial en neumática e hidráulica. Aplicando sus reglas correctamente, se logra un sistema estable, organizado y eficiente, ideal para ciclos complejos como alimentación de piezas, estaciones de prensado o celdas de ensamblaje.

Este método no solo mejora la calidad del diseño técnico, sino que te prepara como profesional para enfrentar desafíos reales en entornos industriales automatizados.
