🤖 Unidad de Recogida y Posicionamiento – Método Cascada B+ C+ V+ C- A+ C+ V- C- A- C+ V+ C- A+ B- C+ V- C- A- (Unidad de Recogida Y Posicionamiento)

¿Estás buscando un ejercicio avanzado para practicar automatización neumática con método cascada? En esta clase práctica vamos a resolver una secuencia industrial con múltiples fases de agarre, posicionamiento y retorno, todo automatizado con precisión utilizando FluidSIM 4.5.

Prepárate para descubrir cómo dividir una secuencia de 8 pasos en grupos lógicos que aseguran control, eficiencia y seguridad en un proceso de tipo robótico.

🧰 Nombre del ejercicio: Unidad de Recogida y Posicionamiento

Este circuito simula una unidad industrial capaz de recoger piezas, moverlas a una posición específica, sujetarlas mediante vacío y luego repetir el proceso para otra pieza. Una simulación perfecta de una célula de manipulación.

🎬 Video Tutorial: Explicación Paso a Paso

A continuación, encontrarás un video tutorial exclusivo donde explico detalladamente cómo se desarrolla y diseña el circuito de esta secuencia usando el método cascada.
🔧 Desde el diseño lógico hasta la simulación práctica.

📌 Suscríbete y activa la campanita para acceder a más contenido sobre automatización, diseño de planos eléctricos y programación industrial. ¡Nos vemos en el próximo video! 🎥

🔄 Secuencia de Movimiento:

B+ C+ V+ C- A+ C+ V- C- A- C+ V+ C- A+ B- C+ V- C- A-

Desglose de los actuadores:

A, B, C → Cilindros neumáticos (avance y retroceso)
V+ / V- → Activación y desactivación de vacío (agarre por succión)

🧠 ¿Qué representa esta secuencia?

B+: Cilindro B avanza

C+: Cilindro C avanza

V+: Activación de vacío

C-: Cilindro C retrocede

A+: Cilindro A avanza

C+: Cilindro C avanza

V+: Desactivación de vacío

C-: Cilindro C retrocede

A+: Cilindro A avanza

B-: Cilindro B retrocede

C+: Cilindro C avanza

V-: Desactivación de vacío

C-:Cilindro C retrocede

A-: Cilindro A retrocede

eparación de Grupos en el Método Cascada

Para garantizar que la secuencia funcione sin bloqueos ni señales superpuestas, es fundamental separar las etapas en grupos:

GRUPO 1: B+ C+ V+

GRUPO 2: C- A+

GRUPO 3: C+ V-

GRUPO 4: C- A+

GRUPO 5: C+ V+

GRUPO 6: C- A+ B-

GRUPO 7: C+ V-

GRUPO 8: C- A-

Cada grupo activa válvulas específicas según el avance y retroceso de los cilindros. Este método permite que el sistema fluya de forma escalonada y eficiente.

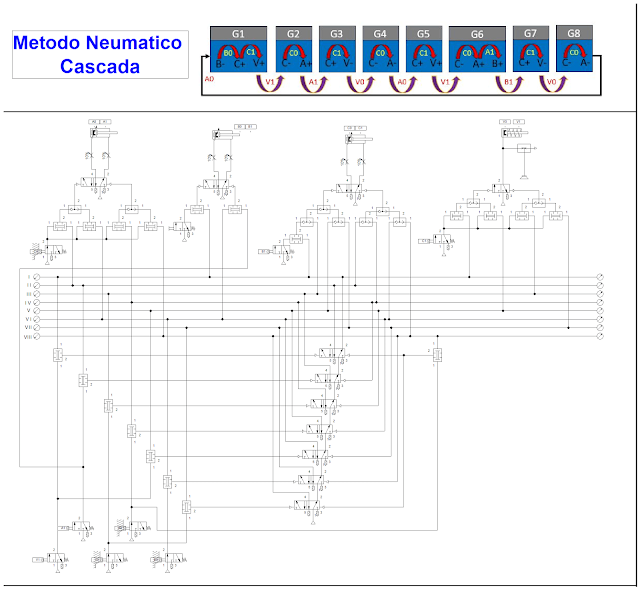

🖼️ Circuito Neumático Resuelto

¿Quieres el archivo editable de este ejercicio?

Si deseas obtener el archivo editable en FluidSIM, con todas las conexiones listas y operativas, puedes adquirirlo realizando un único pago a través de cualquiera de nuestras plataformas autorizadas:

🌟Contactar a nuestros asesores por WhatsApp🌟

Nuestros asesores están disponibles para guiarte y enviar los recursos. Puedes comunicarte a través de nuestra línea:

📂 Descarga los archivos del proyecto desde nuestro blog 🔗 📞 Contáctanos vía WhatsApp para dudas y soporte 🤝 📸 Síguenos en Instagram y entérate de novedades 📢

Descarga el Archivo del Ejercicio

✅ Conclusión

El ejercicio Unidad de Recogida y Posicionamiento, desarrollado con FluidSIM 5.0, representa un excelente ejemplo de cómo aplicar el método cascada en automatización neumática para resolver secuencias complejas de forma estructurada, segura y eficiente.

Gracias a la correcta división en grupos secuenciales, el sistema logra ejecutar múltiples tareas como el posicionamiento, agarre mediante vacío, traslado y liberación de piezas, todo sin interferencias ni errores de sincronización.

Este tipo de prácticas no solo fortalecen el dominio de sistemas neumáticos industriales, sino que además preparan al estudiante o técnico para enfrentar situaciones reales en líneas de ensamblaje automatizadas, robots pick and place, y procesos de clasificación automatizada.

💡 Aplicar el método cascada no solo es buena práctica… es clave para desarrollar proyectos profesionales en automatización industrial.
