🛠️ Método Cascada en Neumática: Desarrollo de la Secuencia C+ C- A+ C+ C- B+ C+ C- A- C+ C- B- (Taladradora Automática)

El método secuencial neumático tipo cascada es una técnica clave en la automatización de estaciones complejas. En este artículo aplicamos esta poderosa lógica para desarrollar paso a paso la secuencia C+ C- A+ C+ C- B+ C+ C- A- C+ C- B-, correspondiente al ejercicio de una taladradora automática.

Este tipo de máquina neumática realiza múltiples operaciones repetitivas con precisión, por lo que una secuencia bien organizada es esencial.

🎬 Video Tutorial: Explicación Paso a Paso

A continuación, encontrarás un video tutorial exclusivo donde explico detalladamente cómo se desarrolla y diseña el circuito de esta secuencia usando el método cascada.
🔧 Desde el diseño lógico hasta la simulación práctica.

📌 Suscríbete y activa la campanita para acceder a más contenido sobre automatización, diseño de planos eléctricos y programación industrial. ¡Nos vemos en el próximo video! 🎥

📌 Descripción de la Secuencia

C+ C- → Taladrado
A+ / A- → Movimiento de posicionamiento horizontal o sujeción
B+ / B- → Movimiento final o expulsión de la pieza

La secuencia de movimientos se desarrolla de manera controlada usando el método cascada, que garantiza el flujo correcto de señales sin interferencias

🧠 ¿Qué representa esta secuencia?

C+: Cilindro C avanza (inicia  Taladro)

C-: Cilindro C retrocede (finaliza Taladro )

A+: Cilindro A avanza ( cambio siguiente perforación)

C+: Cilindro C avanza (inicia  Taladro)

C-: Cilindro C retrocede (finaliza Taladro )

B+: Cilindro A avanza ( cambio siguiente perforación)

C+: Cilindro C avanza (inicia  Taladro)

C-: Cilindro C retrocede (finaliza Taladro )

A-: Cilindro A retrocede ( cambio siguiente perforación)

C+: Cilindro C avanza (inicia  Taladro)

C-: Cilindro C retrocede (finaliza Taladro )

B-: Cilindro B retrocede ( Fin de ciclo)

Separación de Grupos en el Método Cascada

Para garantizar que la secuencia funcione sin bloqueos ni señales superpuestas, es fundamental separar las etapas en grupos:

GRUPO 1: C+

GRUPO 2: C- A+

GRUPO 3: C+

GRUPO 4: C- B+

GRUPO 5: C+

GRUPO 6: C- A-

GRUPO 7: C+

GRUPO 8: C- B-

Cada grupo activa válvulas específicas según el avance y retroceso de los cilindros. Este método permite que el sistema fluya de forma escalonada y eficiente.

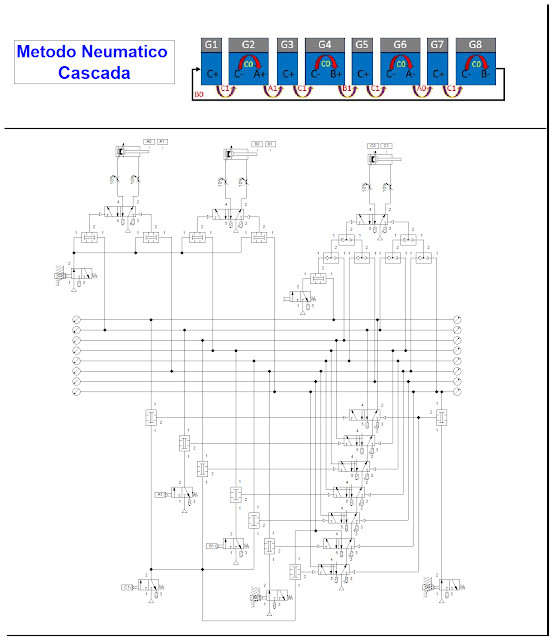

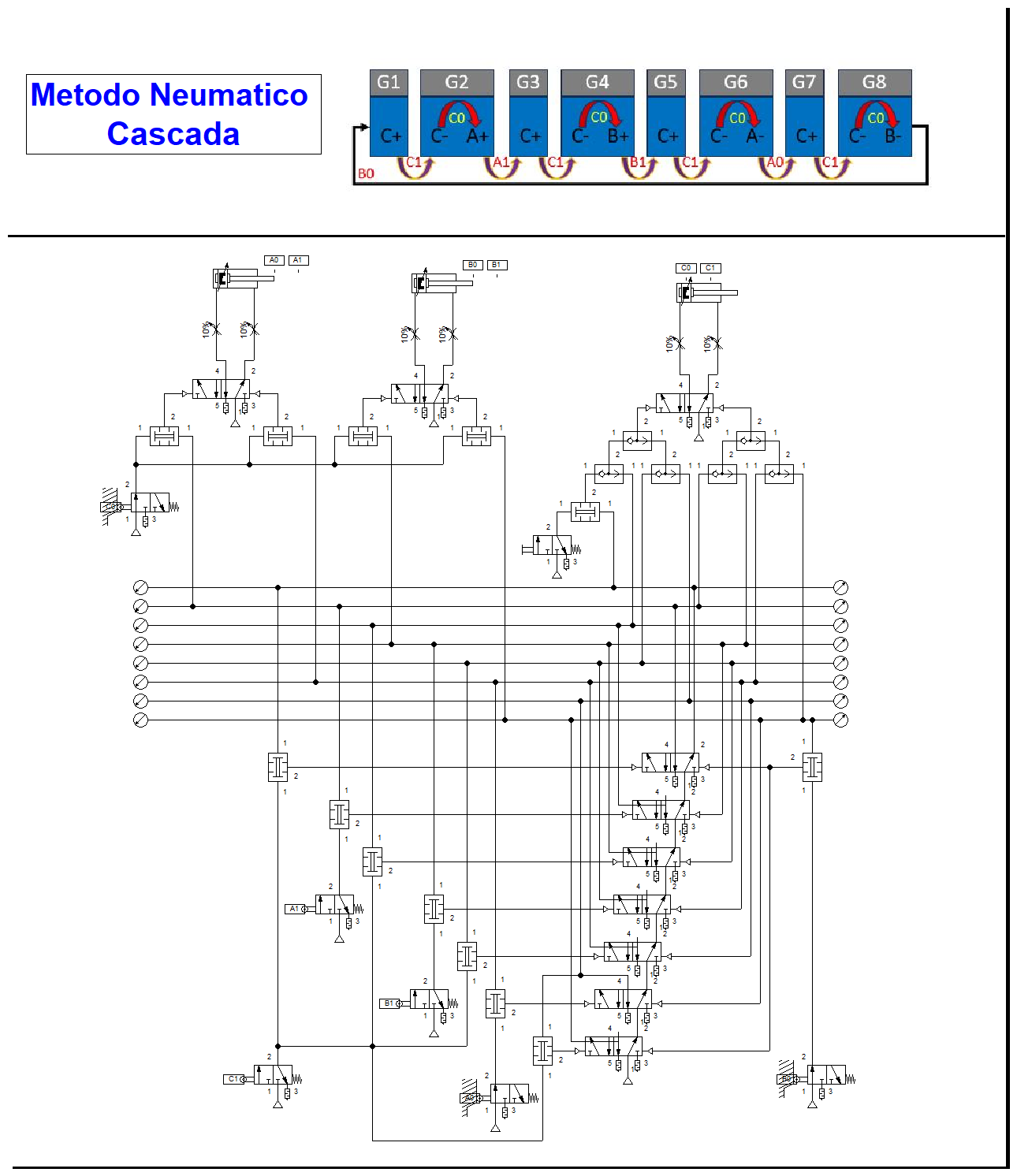

🖼️ Circuito Neumático Resuelto

¿Quieres el archivo editable de este ejercicio?

Si deseas obtener el archivo editable en FluidSIM, con todas las conexiones listas y operativas, puedes adquirirlo realizando un único pago a través de cualquiera de nuestras plataformas autorizadas:

🌟Contactar a nuestros asesores por WhatsApp🌟

Nuestros asesores están disponibles para guiarte y enviar los recursos. Puedes comunicarte a través de nuestra línea:

📂 Descarga los archivos del proyecto desde nuestro blog 🔗 📞 Contáctanos vía WhatsApp para dudas y soporte 🤝 📸 Síguenos en Instagram y entérate de novedades 📢

Descarga el Archivo del Ejercicio

🎓 Conclusión

La taladradora automática es un excelente ejemplo de cómo aplicar el método cascada a una secuencia extensa y repetitiva, garantizando control preciso y seguro.

Este tipo de diseño refuerza habilidades clave en automatización, como la segmentación lógica, el uso de válvulas de memoria, y el control con sensores secuenciales.
