Controla una Taladradora y Escariadora con el Método Cascada en FluidSIM

🛠️ Método Cascada en Neumática: Desarrollo de la Secuencia A+ A- B+ C+ C- B-Taladradora y Escariadora

El método secuencial neumático tipo cascada es la clave para lograr que los procesos automáticos con múltiples cilindros se ejecuten en orden lógico, sin interferencias y con alta confiabilidad. En este artículo, desarrollamos paso a paso la secuencia A+ A- B+ C+ C- B-, correspondiente al ejercicio "Taladradora y Escariadora", una estación simulada que representa un proceso real de mecanizado con precisión.

🎬 Video Tutorial: Explicación Paso a Paso

A continuación, encontrarás un video tutorial exclusivo donde explico detalladamente cómo se desarrolla y diseña el circuito de esta secuencia usando el método cascada.

🔧 Desde el diseño lógico hasta la simulación práctica.

📌 Suscríbete y activa la campanita para acceder a más contenido sobre automatización, diseño de planos eléctricos y programación industrial. ¡Nos vemos en el próximo video! 🎥

🧰 ¿Qué representa esta estación?

La Taladradora y Escariadora es una simulación industrial que integra tres cilindros neumáticos para reproducir un proceso de perforado y escariado de piezas, paso a paso.

Cilindro A: Alimenta o posiciona la pieza en la zona de mecanizado.
Cilindro B: Realiza el taladrado principal.
Cilindro C: Realiza el escariado (acabado interno del orificio perforado).
Finalmente, los cilindros se recogen dejando lista la estación para el siguiente ciclo.

🔁 Secuencia Detallada

La secuencia programada es:

A+ → Avance del cilindro A para posicionar la pieza.
A- → Retorno del cilindro A.
B+ → Cilindro B realiza el taladrado.
C+ → Cilindro C baja para hacer el escariado.
C- → Retorno de C después de escariar.

B- → Finalmente, cilindro B se recoge.

🧩 Grupos según el Método Cascada

Utilizando el método cascada, organizamos el circuito en cuatro grupos principales:

GRUPO 1: A+

GRUPO 2: A- B+

GRUPO 3: C+

GRUPO 4: C- B-

Cada grupo activa válvulas específicas según el avance y retroceso de los cilindros. Este método permite que el sistema fluya de forma escalonada y eficiente.

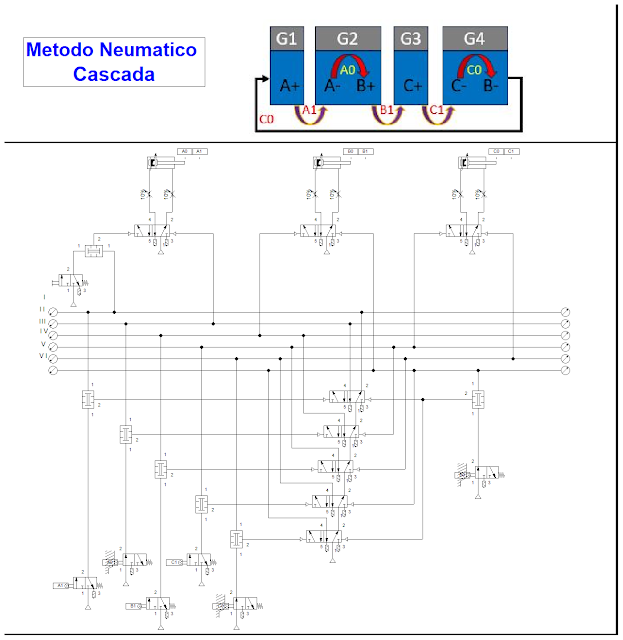

🖼️ Circuito Neumático Resuelto

¿Quieres el archivo editable de este ejercicio?

Si deseas obtener el archivo editable en FluidSIM, con todas las conexiones listas y operativas, puedes adquirirlo realizando un único pago a través de cualquiera de nuestras plataformas autorizadas:

🌟Contactar a nuestros asesores por WhatsApp🌟

Nuestros asesores están disponibles para guiarte y enviar los recursos. Puedes comunicarte a través de nuestra línea:

📂 Descarga los archivos del proyecto desde nuestro blog 🔗 📞 Contáctanos vía WhatsApp para dudas y soporte 🤝 📸 Síguenos en Instagram y entérate de novedades 📢

Descarga el Archivo del Ejercicio

---

🎓 Conclusión

El ejercicio "Taladradora y Escariadora" con la secuencia A+ A- B+ C+ C- B- representa un proceso real de mecanizado dividido en pasos organizados mediante el método cascada.

Esta práctica no solo permite comprender la lógica neumática, sino que también entrena al estudiante o técnico en el diseño de procesos automáticos con secuencias múltiples y coherentes.

Una base sólida para dominar la automatización industrial.
